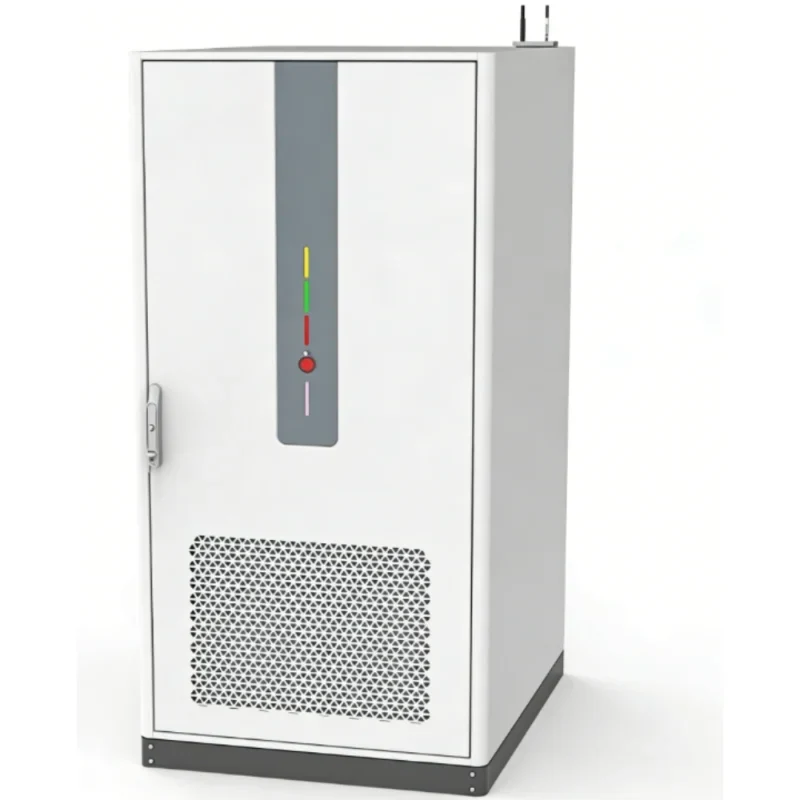

Sistema de almacenamiento de energía refrigerado por aire

El Sistema de Almacenamiento de Energía Refrigerado por Aire está compuesto por módulos de celda de iones de litio eficientes en flujo de aire. El sistema está diseñado por ingenieros para asegurar una temperatura controlada y almacenar energía eléctrica. Existen ventiladores internos que circulan el aire para enfriarlo durante el funcionamiento. Además, la monitorización de voltaje y corriente garantiza la uniformidad de la salida en todo el sistema. Los circuitos de protección ayudan a evitar sobrecargas, sobredescargas y sobrecorrientes, y garantizan un funcionamiento seguro.

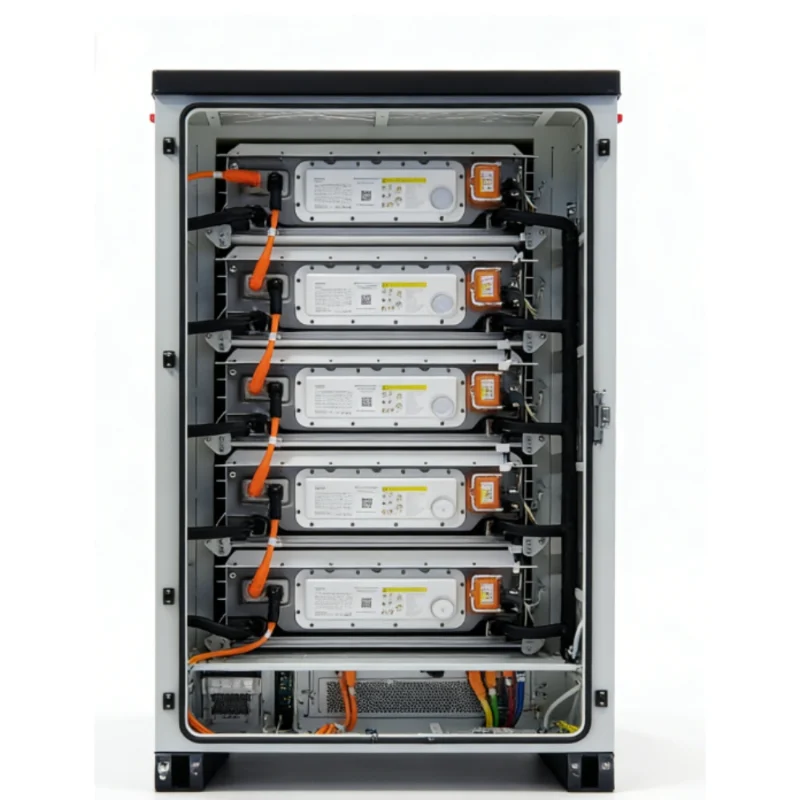

Materiales y construcción de módulos

Los fabricantes utilizan pilas de iones de litio de alta calidad con colectores de corriente de aluminio y cobre. Se utiliza un separador de polímero para evitar cortocircuitos pero la transferencia de iones. La carcasa está compuesta por paneles de acero reforzado y aluminio para proteger los módulos internos. Los canales de flujo de aire y el aislamiento térmico aseguran que las celdas mantengan temperaturas constantes. Mientras tanto, los sensores internos comprueban constantemente el voltaje, la temperatura y la corriente. Estas son opciones de diseño que mejoran la estabilidad y eficiencia estructural.

Configuración y monitorización eléctrica

Los técnicos también interconectan las celdas en serie y en paralelo para alcanzar las necesidades de voltaje y capacidad. Combinan un sistema de gestión de baterías (BMS) que mide los voltajes de las celdas por separado. El BMS regula los parámetros de carga y descarga. También equilibra las celdas para evitar la degradación y maximizar el rendimiento. Los cables de señal y conectores se alivian de la tensión para evitar que se aflojen cuando se someten a vibraciones. La calibración frecuente garantiza un seguimiento adecuado e información de calidad.

Áreas de aplicación

El Sistema de Almacenamiento de Energía Refrigerado por Aire se utiliza en sistemas de energías renovables, donde almacena la electricidad producida por paneles solares o aerogeneradores. También es compatible con redes de microredes, que ayudan a estabilizar el voltaje y a proporcionar energía de respaldo. Puede ser utilizado por instalaciones industriales para nivelar la demanda máxima y controlar la carga. Además, está diseñado con una estructura modular, lo que permite su despliegue de forma flexible en edificios comerciales o ubicaciones remotas. El sistema permite a los ingenieros escalarlo según las necesidades energéticas, lo que garantiza el mismo rendimiento en distintas situaciones.

Normas y aseguramiento de la calidad

La producción está conforme a las normas IEC, UL y UN38.3 para transporte y seguridad. Los fabricantes realizan pruebas eléctricas y térmicas para asegurar que pueden funcionar bajo carga. La retención de capacidad se comprueba mediante pruebas de ciclo, que comprueban la retención durante cargas y descargas repetidas. Pruebas adicionales garantizan integridad mecánica, resistencia al aislamiento y fiabilidad del flujo de aire. Estas medidas garantizan uniformidad en la calidad por unidad.

Características del producto

• Batería:Pilas LFP 3,2V 314Ah, rango de funcionamiento 7,2–936V, paquete de 52,249 kWh (1P52S), sistema de rack de 261,248 kWh (1P260S), protección de fusibles de interruptor de corriente continua
• Salida de corriente alterna:100kW potencia nominal, 120kW potencia máxima, 400V 50Hz, <3% THD, factor de potencia >0,99, -105% a 105% regulación de potencia reactiva
• Rendimiento del sistema:89% o más de eficiencia, 0,5°C o menos de tasa de carga/descarga, 0-99% de DOD, más de 8000 ciclos, protección IP54, sistema de refrigeración líquida.
• Seguridad y medio ambiente:Resistencia a la corrosión C4, alarma activa, aerosoles y protección contra incendios por inmersión.
• Comunicación:Interfaz RS485 / CAN / Ethernet para soportar monitorización en tiempo real e integración del sistema.
