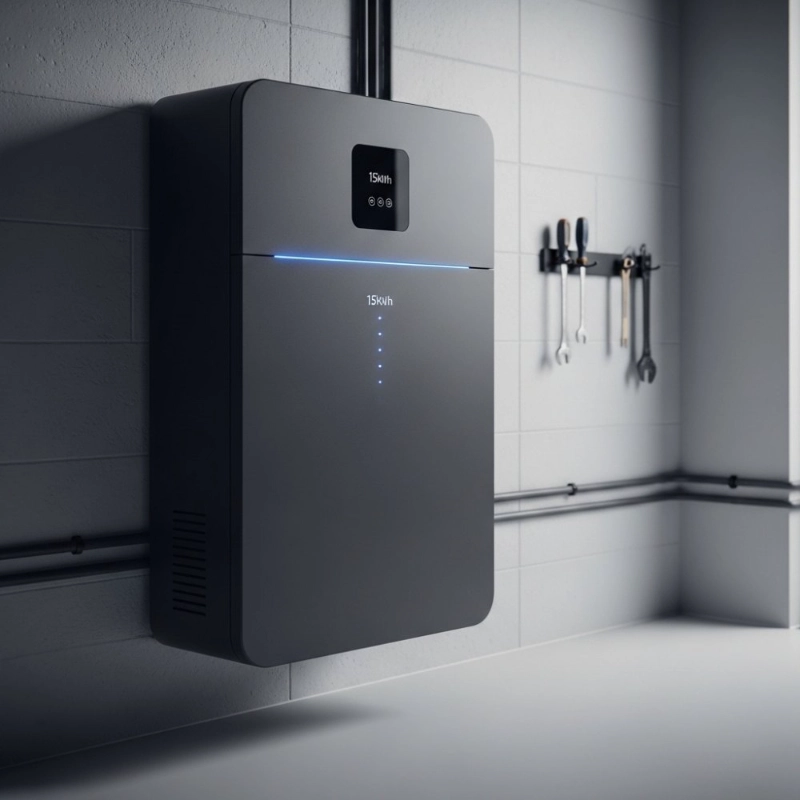

Batería montada en la pared para el hogar – 51,2V 300Ah

Resumen de la batería montada en la pared para la estructura del hogar

El sistema de baterías montadas en pared de 51,2V y 300Ah es construido por ingenieros utilizando la arquitectura modular de alta capacidad LiFePO4. Luego compactan las pilas prismáticas de litio en una serie 16 para crear un paquete de corriente continua estable y de alta tensión. Los módulos internos son luego fijados a una placa trasera metálica reforzada por los técnicos para estabilizar las paredes y distribuir la carga. Mientras tanto, se instalan barras colectoras aisladas para interconectar los grupos de celdas y mantenerlos eléctricamente aislados. Una vez alineada la estructura, el sistema entra en las fases de integración de la carcasa y ensamblaje eléctrico.

Sistema de materiales de baterías y composición interna

El sistema de celdas se basa en la química de fosfato de hierro litio (LiFePO4) utilizada por los fabricantes. El cátodo está compuesto de material activo LiFePO4 depositado en lámina de aluminio, y el ánodo está hecho de carbono de grafito depositado en lámina de cobre. Además, se inserta un separador microporoso entre los electrodos para regular el flujo de iones y evitar cortocircuitos. Además, se inyectan soluciones electrolíticas a base de sales de litio en disolventes orgánicos de carbonato bajo condiciones de humedad controladas. Mientras tanto, la placa de acero o metal proporciona rigidez estructural y estabilidad térmica a todo el pack.

Arquitectura eléctrica e integración de sistemas

Un Sistema de Gestión de Baterías (BMS) es un componente integrado de los ingenieros que mide continuamente voltaje, corriente, temperatura y estado de carga. Las funciones de protección se habilitan para controlar sobrecargas, sobredescargas, cortocircuitos y eventos térmicos. La compatibilidad inversor se configura configurando interfaces de comunicación como RS485 o CAN. Mientras tanto, la capacidad de expansión paralela está lista para permitir la escalada de sistemas multiunidad.

Campos de aplicación y despliegue del sistema

La batería montada en casa es una batería montada en la pared utilizada en sistemas residenciales de almacenamiento solar, sistemas eléctricos fuera de la red y en instalaciones con inversor híbrido. También se aplica en pequeños edificios comerciales, sistemas de energía de respaldo para telecomunicaciones y sistemas de almacenamiento en búfer de energía en microrredes. Además, facilita casos de integración fotovoltaica donde se necesita coordinación entre un almacenamiento estable en corriente continua y la conversión a corriente alterna.

Ensayos, Formación y Normas de Seguridad

Los ingenieros realizan ciclos carga-descarga para asegurar la activación del balanceo de celdas y la consistencia de capacidad. Posteriormente, se realizan pruebas de envejecimiento para comprobar la estabilidad de voltaje y la deriva de la resistencia interna durante el funcionamiento continuo. Por último, se realizan pruebas de aislamiento, verificación térmica y validación eléctrica completa del sistema. Durante la producción, el sistema cumple con las normas de seguridad IEC y los requisitos de transporte UN38.3, que proporcionan fiabilidad estructural y seguridad en el despliegue en cualquier entorno.

Característica del producto

• Batería: 51,2V 300Ah LiFePO4, 15kWh, carcasa metálica, 175kg ±1kg, 640×400×1280mm
• Inversor:5200VA / 5200W onda senoidal pura, 230VAC ±5% de salida, 90% de eficiencia pico, 230VAC ±5% de entrada, autodetección 50/60Hz
• Entrada PV: 5000W potencia MPPT, rango MPPT de 150–430VDC, tensión máxima de circuito abierto de 450VDC, corriente máxima de entrada de 27A
• Modo del sistema:Funcionamiento compatible con la red y soporte para una salida de corriente alterna estable.
• Protección:Seguridad inteligente del sistema con rendimiento constante y operación segura.
