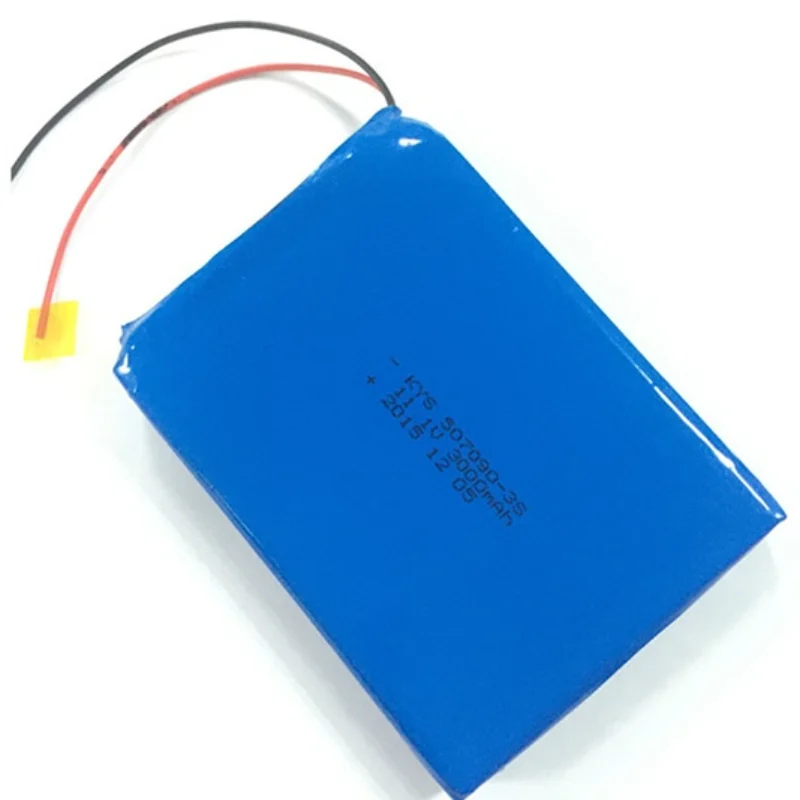

Batería intercambiable en caliente 507090-3S

Resumen de la estructura de la batería intercambiable en caliente de la Battery3S

La batería intercambiable en caliente 507090 (configuración 3S) es diseñada por los ingenieros mediante un proceso modular de ensamblaje de celdas de bolsa. Para crear una estructura de tensión estable, primero conectan tres pilas LiPo en un diseño de conexión en serie. Luego, los técnicos ajustan cada celda de bolsa con un espaciado regulado para minimizar el estrés mecánico durante el funcionamiento. Mientras tanto, se colocan láminas aislantes entre las celdas para evitar abrasiones internas e interferencias eléctricas. Una vez alineado, el paquete pasa a las fases de soldadura, integración y preparación de la carcasa. El marco general se crea mediante un proceso regulado de apilamiento y fijación.

Sistema de Material Celular y Diseño Electroquímico

Cada celda de bolsa es construida por fabricantes con cátodos de óxido metálico de litio sobre papel de aluminio y ánodos a base de grafito sobre lámina de cobre. Además, se inserta un separador de polímero microporoso entre los electrodos para permitir el movimiento de iones de litio pero no el contacto directo. Además, el electrolito está compuesto por sales de litio disueltas en disolventes orgánicos de carbonato, y la humedad se regula estrictamente durante el llenado. Mientras tanto, la película laminada aluminio-plástico actúa como carcasa exterior, que sustituye la carcasa rígida por una estructura de sellado flexible.

Ensamblaje de paquetes e integración eléctrica

Los técnicos comienzan igualando la capacidad de las celdas, la resistencia interna y la consistencia de voltaje, y luego montan. A continuación, proceden a soldar las celdas en una disposición en serie 3S con pestañas de níquel mediante soldadura por puntos controlada. A continuación, se añade un módulo de circuito de protección (PCM/BMS) para controlar sobrecarga, sobredescarga y cortocircuitos. Mientras tanto, los arneses de cableado se aíslan utilizando mangas aislantes para garantizar la seguridad eléctrica y minimizar la pérdida de resistencia. También se realizan pruebas de continuidad para garantizar trayectorias de corriente consistentes en todo el pack.

Normas de Ensayo de Formación y Cumplimiento

Los ingenieros realizan el ciclo inicial de carga-descarga para iniciar el equilibrio electroquímico en todas las celdas. Posteriormente, se realizan pruebas de envejecimiento para evaluar la estabilidad de tensión y la deriva interna de resistencia. Por último, se realizan pruebas de aislamiento, inspección de soldadura y verificación del rendimiento eléctrico. Durante el proceso de fabricación, el paquete de baterías de polímero de litio se basa en las normas IEC 62133 y UN38.3, que garantizan estabilidad estructural, seguridad eléctrica y transporte.

Características del producto

• Seguridad de grado médico: Utilizará un diseño de paquete blando de polímero sin carcasa metálica, que solo se hinchará en lugar de explotar incluso en circunstancias extremas, lo que ofrece la máxima seguridad para el equipo médico.
• Potencia constante y predecible:Se incorpora un circuito de protección inteligente para monitorizar en tiempo real el proceso de carga y descarga y mantener una salida de voltaje constante y predecible, asegurando información diagnóstica y de tratamiento adecuada y fiable.
• Adaptación flexible y flexibilidad de espacio:El diseño de paquete blando puede personalizarse en diversas formas y tamaños, integrándose fácilmente en diversos dispositivos médicos compactos, proporcionando mayor libertad en el diseño del producto.
• Alta densidad energética:Tiene mayor capacidad y menor peso que las pilas líquidas tradicionales del mismo tamaño, y es útil para aumentar la vida útil de los dispositivos y disminuir su peso de carga.
• Pruebas estrictas y certificaciones exhaustivas:Está certificada por diversas certificaciones internacionales autorizadas como KC, CB, UN38.3, TUV, CQC, MSDS, CE y IEC62133, y su calidad puede resistir la prueba del mercado global.
• Vida útil prolongada del ciclo y fiabilidad constante:Una vida útil de más de 500 ciclos y sin efecto de memoria significa que reducirá considerablemente la frecuencia de reemplazo y el coste de propiedad en la vida útil global del producto.
• Listo para usar: Nada más sacarlos de la caja:El voltaje de fábrica es de 12,0V, por lo que no se requiere precarga y se pueden desplegar equipos más eficientes.

Escenarios de aplicación

• Equipos médicos (monitores de pacientes, equipos de diagnóstico, equipos de rehabilitación)
• Terminales médicos portátiles
• Instrumentos de prueba portátiles
• Dispositivos móviles que tienen altos estándares de seguridad y estabilidad.
